MPC8560 开发板套件
(MPC8560处理器卡＋Type-N/S 载板）
概述

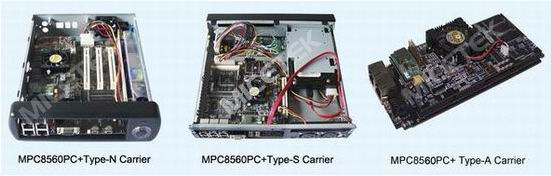

祥佑(MICETEK)推出的MPC8560开发系统包括MPC8560处理器卡和载板两部分。MPC8560处理器卡可作为通用的PQ37PC处理器卡，支持飞思卡尔PowerPCQUICC通信处理器中的PQ37处理器。该处理器卡在一块尺寸很小的印刷电路板上集成了CPU(8560)和其他一些外围电路，可以方便地与Type-N, Type-S和Type-A等不同的载板进行组合，为通信网络，贮存设备和ATCA/μTCA系统的应用提供灵活的开发环境。为开发者大大降低了他们的开发成本，提供了MPC8560开发系统最大程度的灵活性，并且节约了宝贵的开发时间。
方案一、MPC8560开发板套件（MPC8560处理器卡+Type-N载板）
订货号：MT8560-N
主要功能：
· CPU: MPC8560 e500内核，主频最高可达833GHz；性能：
1850MIPS @ 833 MHz
· Memory:
— 256Mbytes DDR2
— 16MBytes flash memory
· 接口:
— 两个千兆以太网接口
— 一个百兆以太网接口
— 两个PCI 插槽
— 一个RS-232 串口
· MPC8560处理器卡总体情况:
— COP接口
— 5V风扇连接器
— 由载板提供的3.3V 和 5V 电源
— 灵活的POR配置，由不同的拨码开关设置
— 10层PCB布线
— 尺寸：147mm x 70.9mm
· Type-N载板总体情况:
— 由4pin连接器提供的12 V 和5 V 电源
— 6层PCB布线
— 尺寸：220mm x 148mm
应用：网络通讯应用
方案二、MPC8560开发板套件（MPC8560处理器卡+Type-S载板）
订货号：MT8560-S
主要功能：
· CPU: MPC8560 e500内核，主频最高可达833GHz；性能：
1850MIPS @ 833 MHz
· Memory:
— 256Mbytes DDR2
— 16MBytes flash memory
· 接口:
— 四个SATA接口
— 一个千兆以太网接口
— 一个四端口百兆以太网switch
— 一个PCI 插槽，miniPCI插槽；或
两个miniPCI插槽
— 一个RS-232 串口
· MPC8560处理器卡总体情况:
— COP接口
— 5V风扇连接器
— 由载板提供的3.3V 和 5V 电源
— 灵活的POR配置，由不同的拨码开关设置
— 10层PCB布线
— 尺寸：147mm x 70.9mm
· Type-S载板总体情况:
— 由4pin连接器提供的12 V 和5 V 电源
— 6层PCB布线
— 尺寸：170mm x 170mm
应用：网络附加存储应用
开发工具
MPC8560开发板套件光盘内附资料
同MPC8541E开发板光盘，内容为MPC8560开发板相对应资料

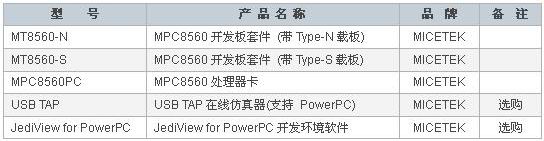

订货信息
