MPC8572 开发板套件

---

MT8572-N

MT8572-A



（MPC8572PC处理器卡+Type-N/A载板）



概述



为帮助网络设备厂商简化系统设计和构建智能应用网络，MICETEK近期推出基于MPC8572的开发板。该开发板由MPC8572PC处理器卡和两种不同的载板组成，可用于网络通信（Type-N载板）和ATCA/UTCA系统（Type-A载板）。

MPC8572系列处理器能够提供高达1.2GHz到1.5GHz的设计时钟速率，采用了两个强大的e500处理器内核，通过增强型外围设备和高速互连技术，对处理器性能和I/O系统吞吐量进行平衡。MPC8572基于飞思卡尔90nm规格的绝缘体硅芯片（SOI）铜连接制程技术，能够实现更高的性能和更低的功耗。MPC8572在处理器性能方面有了极大的提高，并且代表了PowerQUICC系列主流嵌入式处理器在不断创新过程中的最高水平。通过无损化集成，MPC8572平台构建在高性能的嵌入式Power Architecture技术之上，加入了更多新的高级特性，增强了深度数据报检测、分类管理和安全加速等功能。



使用MPC8572PC处理器卡的优点



1 方便灵活      2 缩短设计周期   3 可重复使用

4 容易调试      5 标准化参考       6 更好的客户服务

7 公司提供载板PCB设计文件



方案一、MPC8572开发板套件（MPC8572处理器卡+Type-N载板）

订货号：MT8572-N

主要功能：

   ·  CPU: MPC8572 双e500内核，每个核主频最高可达1.333GHz；性能：

         6897MIPS @ 1500 MHz

   ·  Memory:

— 512Mbytes DDR2 at 533MHz SDRAM

— 8MBytes NOR flash memory at 16-bit port size

— 32MBytes NAND flash memory in 8-bit mode

   ·  接口:

— 四个千兆以太网接口

— 一个PCI Express插槽

— 一个RS-232 串口

   ·  MPC8572处理器卡总体情况:

 — COP接口

 — 5V风扇连接器

 — 由载板提供的3.3V 和 5V 电源

 — 灵活的POR配置，由不同的拨码开关设置

 — 10层PCB布线

 — 尺寸：147mm x 70.9mm

   ·  Type-N载板总体情况:

 — 由4pin连接器提供的12 V 和5 V 电源

 — 6层PCB布线

 — 尺寸：220mm x 148mm

应用：网络通讯应用



方案二、MPC8572开发板套件（MPC8572处理器卡+Type-A载板）

订货号：MT8572-A

** 仅一套MT8572-A无法实现背板之间SRIO和PCI-Express的通讯



主要功能：

   ·  CPU: MPC8572 双e500内核，每个核主频最高可达1.333GHz；性能：

     6897 MIPS@1500 MHz

   ·  Memory:

— 512Mbytes DDR2 at 533MHz SDRAM

— 16Mbytes NOR flash memory

— Up to 32MBytes NAND flash memory

   ·  接口:

— 两个千兆以太网接口

— x8串行/解串器接口，用于Serial RapidIO和PCI Express

— 一个RS-232 串口

   ·  MPC8572处理器卡总体情况:

— COP接口

— 5V风扇连接器

— 由载板提供的3.3V 和 5V 电源

— 灵活的POR配置，由不同的拨码开关设置

— 10层PCB布线

— 尺寸：147mm x 70.9mm

   ·  Type-A载板总体情况:

— 由4pin连接器提供的12 V 和5 V 电源

— 6层PCB布线

        — 尺寸：180mm x 74mm

应用：UTCA或MicroTCA系统



方案三、UTCA8572系统（含两套MT8572-A和一个UTCA机架）

订货号：UTCA8572

** 可实现背板之间SRIO和PCI-Express的通讯



应用：UTCA或MicroTCA系统



UTCA8572系统图片



MPC8572开发板套件内附光盘资料



MPC8572PC_tarball:

(1)  Documentation

          MPC8572PC processor card User manual

          Type-N 或Type-A carrier RevC user manual

(2)  Hardware

          MPC8572PC处理器卡原理图

          Type-N RevC原理图，Type-N PCB设计文件，或

          Type-A RevA原理图，Type-A PCB设计文件

(3)  Image

          RAMDISK image

    Linux-2.6.xx kernel image

          u-boot.bin for u-boot-1.1.x

(4)  Readme

(5)   Software

          移植到MPC8572PC RAMDISK源代码

     移植到MPC8572PC Linux-2.6.xx源代码

     移植到MPC8572PC u-boot-1.1.x源代码

     LTIB for MPC8572编译器工具



开发工具



   ·  USB TAP在线仿真器（支持PowerPC）

   ·  JediView for PowerPC 集成开发环境软件

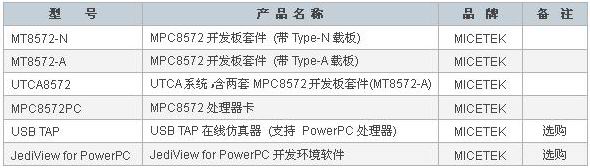

订货信息
