MPC8548E 开发板套件
(MPC8548E处理器卡＋Type-N/A 载板）
概述
MICETEK为基于飞思卡尔PowerPC系列处理器的开发平台提供了一个更快捷方便的解决方案。由可拆装的PowerPC处理器卡和不同的载板灵活组合用于不同的应用系统。加快了开发时间，节省了开发成本。
PowerPCQUICC 38理器系列，包括MPC8548E，MPC8547E，MPC8545E和MP8543E，设计用来传输千兆以上赫兹的通讯处理性能和高度集成和高速连接的高级功能，应用于企业网络，电信传输和交换，3G无线架构，贮存和高端影象市场。处理器时钟频率从1.333GHz到1.5GHz。
使用MPC8548EPC处理器卡的优点
1 方便灵活
2 缩短设计周期
3 可重复使用
4 容易调试
5 标准化参考
6 更好的客户服务
7 公司提供Type-N,Type-A载板PCB设计文件

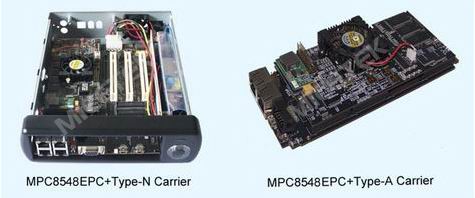

方案一、MPC8548E开发板套件（MPC8548E处理器卡+Type-N载板）
应用：网络通讯应用
订货号：MT8548E-N
主要功能：
· CPU: MPC8548E e500内核，主频最高可达1.3GHz；性能：
3065MIPS @ 1333 MHz
· Memory:
— 256Mbytes DDR2
— 16MBytes flash memory
· 接口:
— 四个千兆以太网接口
— 两个个PCI 插槽
— 一个PCI Express插槽
— 一个RS-232 串口
· MPC8548E处理器卡总体情况:
— COP接口
— 5V风扇连接器
— 由载板提供的3.3V 和 5V 电源
— 灵活的POR配置，由不同的拨码开关设置
— 10层PCB布线
— 尺寸：147mm x 70.9mm
· Type-N载板总体情况:
— 由4pin连接器提供的12 V 和5 V 电源
— 6层PCB布线
— 尺寸：220mm x 148mm
方案二、MPC8548E开发板套件（MPC8548E处理器卡+Type-A载板）
订货号：MT8548E-A
** 仅一套MT8548E-A无法实现背板之间SRIO和PCI-Express的通讯
主要功能：
· CPU: MPC8548E e500内核，主频最高可达1.3GHz；性能：
3065 MIPS @ 1333 MHz
· Memory:
— 256Mbytes DDR2 at 533MHz SDRAM
— 16Mbytes flash memory
· 接口:
— 两个千兆以太网接口
— x8串行/解串器接口，用于Serial RapidIO和PCI Express
— 一个RS-232 串口
· MPC8548E处理器卡总体情况:
— COP接口
— 5V风扇连接器
— 由载板提供的3.3V 和 5V 电源
— 灵活的POR配置，由不同的拨码开关设置
— 10层PCB布线
— 尺寸：147mm x 70.9mm
· Type-A载板总体情况:
— 由4pin连接器提供的12 V 和5 V 电源
— 6层PCB布线
— 尺寸：180mm x 74mm
方案三、UTCA8548E系统（含两套MT8548E-A和一个UTCA机架）
应用：UTCA或MicroTCA系统
订货号：UTCA8548E
** 可实现背板之间SRIO和PCI-Express的通讯
UTCA8548E系统图片
MPC8548E开发板套件内附光盘资料
MPC8548PC_tarball:
(1) Documentation
MPC8548PC processor card User manual
quickstart_guide_MPC8548PC+Type-N_v0.3 或MPC8548PC+Type-A
Type-N 或Type-A carrier RevC user manual
(2) Hardware
MPC8548PC处理器卡原理图
Type-N RevC原理图，Type-N PCB设计文件，或
Type-A RevA原理图，Type-A PCB设计文件
(3) Readme
(4) Software
移植到MPC8548EPC RAMDISK源代码
移植到MPC8548EPC Linux-2.6.11/Linux-2.6.15 源代码
移植到MPC8548EPC u-boot-1.1.4源代码
LTIB for MPC8548编译器工具
开发工具
· JediView for PowerPC 集成开发环境软件

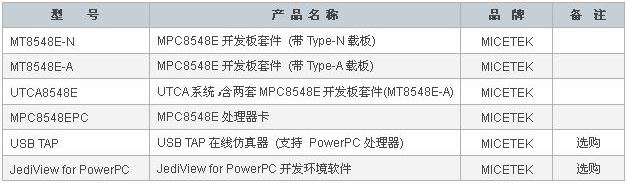

订货信息
应用：UTCA或MicroTCA系统
