MPC8541E 开发板套件

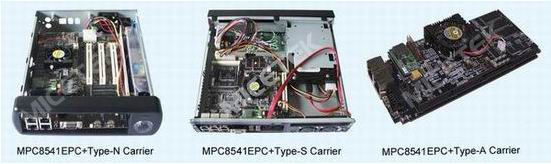

（MPC8541E处理器卡＋Type-N/S/A 载板）
概述
为满足高端通讯应用的要求，祥佑(MICETEK)推出MPC8541E开发系统。此系统由MPC8541E处理器卡与载板组成，两者结合起来使用才能正常工作。
MPC8541E处理器卡可作为通用的PQ37PC处理器卡，支持飞思卡尔PowerQUICC通信处理器中的PQ37处理器，包括MPC8540，MPC8541E，MPC8555E和MPC8560。该处理器卡在一块尺寸很小的印刷电路板上集成了CPU(8541E)和其他一些外围电路，可以方便地与Type-N，Type-S和Type-A等不同的载板进行组合，为通信网络，贮存设备和ATCA/μTCA系统的应用提供灵活的开发环境。为开发者大大降低了他们的开发成本，提供了MPC8541E开发系统最大程度的灵活性，并且节约了宝贵的开发时间。
作为系统级芯片的MPC8541E处理器具有强大的e500 PowerPC内核、256KB的二级缓存，以及行业标准的外围接口技术，使得处理器的性能与I/O系统输入之间能够协调匹配。并且，MPC8541E采用的e500内核的时钟频率高达533MHz-833MHz。
除了具有高性能的e500内核，MPC8541E还具有1个64位、频率为333MHz的DDR SDRAM存储控制器、2个千兆以太网控制器、2个10/100快速以太网控制器、1个4通道的DMA控制器、双路异步收发器(DUART)、1个本地总线控制器、2个I2C控制器和1个串行周边接口(SPI)。MPC8541E还具有2个32位PCI控制器，并可配置成为1个64位的PCI控制器。这种成本经济的双PCI配置方式可以取代分立的PCI桥和芯片组，满足需要多PCI接口的I/O密集应用，运用于电信通信交换设备、集成通道装置、地铁区域网络、VPN和防火墙路由器、办事处和企业路由器。
方案一、MPC8541E开发板套件（MPC8541E处理器卡+Type-N载板）
订货号：MT8541E-N
主要功能：
· CPU: MPC8541E e500内核，主频最高可达833GHz；性能：
1850MIPS @ 833 MHz
· Memory:
— 256Mbytes DDR2
— 16MBytes flash memory
· 接口:
— 两个千兆以太网接口
— 一个百兆以太网接口
— 两个PCI 插槽
— 一个RS-232 串口
· MPC8541E处理器卡总体情况:
— COP接口
— 5V风扇连接器
— 由载板提供的3.3V 和 5V 电源
— 灵活的POR配置，由不同的拨码开关设置
— 10层PCB布线
— 尺寸：147mm x 70.9mm
· Type-N载板总体情况:
— 由4pin连接器提供的12 V 和5 V 电源
— 6层PCB布线
— 尺寸：220mm x 148mm
应用：网络通讯应用
方案二、MPC8541E开发板套件（MPC8541E处理器卡+Type-S载板）
订货号：MT8541E-S
主要功能：
· CPU: MPC8541E e500内核，主频最高可达833GHz；性能：
1850MIPS @ 833 MHz
· Memory:
— 256Mbytes DDR2
— 16MBytes flash memory
· 接口:
— 四个SATA接口
— 一个千兆以太网接口
— 一个四端口百兆以太网switch
— 一个PCI 插槽，一个miniPCI插槽；或
两个miniPCI插槽
— 一个RS-232 串口
· MPC8541E处理器卡总体情况:
— COP接口
— 5V风扇连接器
— 由载板提供的3.3V 和 5V 电源
— 灵活的POR配置，由不同的拨码开关设置
— 10层PCB布线
— 尺寸：147mm x 70.9mm
· Type-S载板总体情况:
— 由4pin连接器提供的12 V 和5 V 电源
— 6层PCB布线
— 尺寸：170mm x 170mm
MPC8541开发板光盘内附资料
(1) Documentation
MPC8541E处理器卡使用手册
Type-N/S RevC使用手册
(2) Hardware
MPC8541E处理器卡原理图
Type-N/S RevC原理图
Type-N/S PCB设计文件
(3) Image
RAMDISK image
Linux-2.6.11 kernel image
u-boot.bin for u-boot-1.1.4
8541-test.bin
(4) Software
移植到8541 RAMDISK源代码
移植到8541Linux-2.6.11 kernel image源代码
移植到8541 u-boot-1.1.4源代码
U-boot平台下测试各个接口 8541-test.源代码
Ltib for MPC8541 编译器工具
开发工具

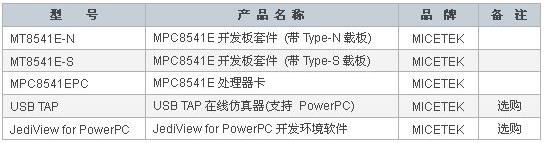

订货信息
应用：网络附加存储应用
